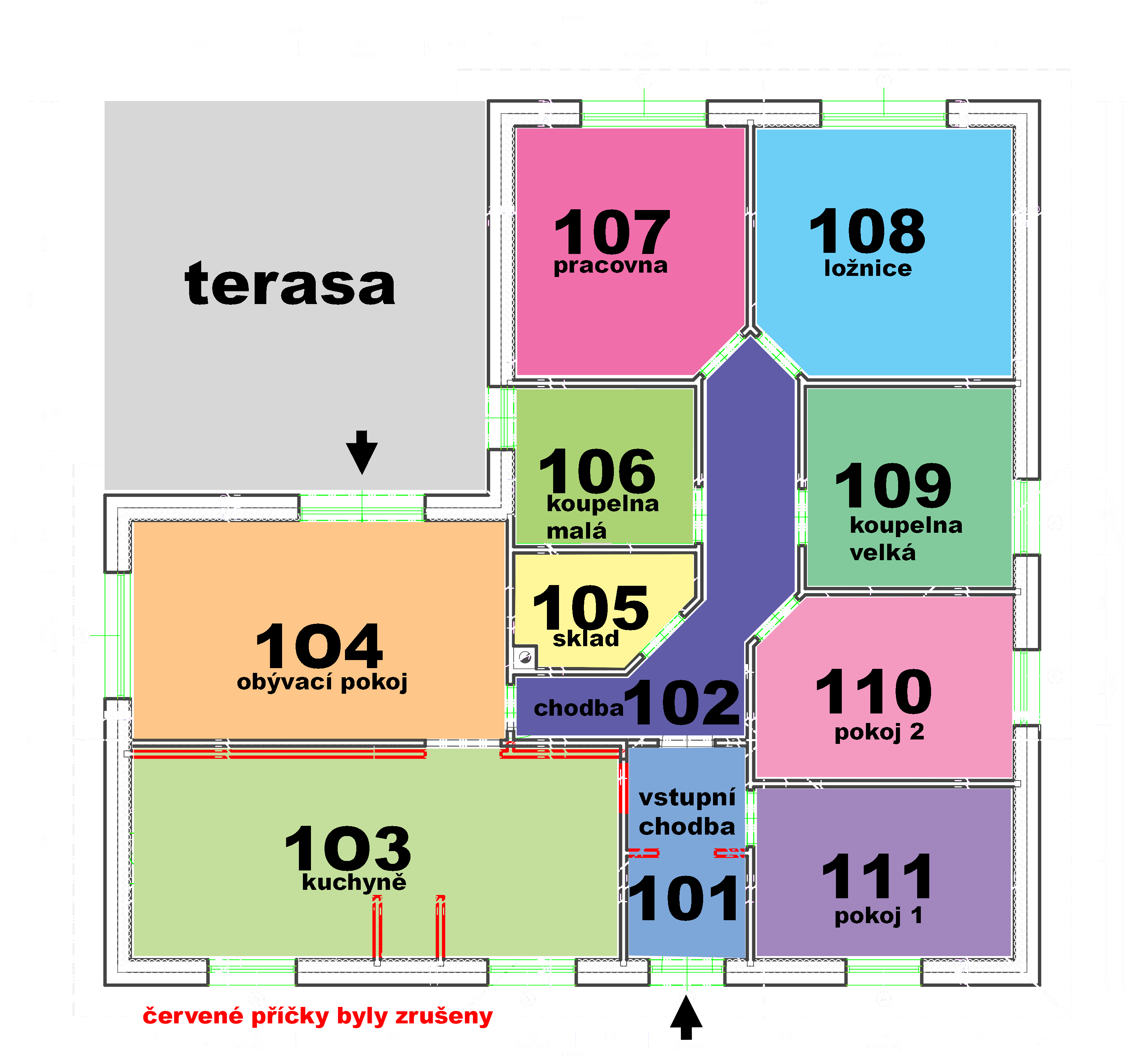

Aktuální schéma
Změny oproti dokumentaci
RD
- Výška oken od podlahy - 85 cm místo 95 cm - bohužel je to omyl
- Příčka v zádveří - posunuta až za dveře do místnosti 111. Nebylo by možné jednoduše otevírat vnitřní dveře.
- Jímky na dešťovku - přepad není do vsaku, ale odveden odpadním potrubím přes soudeda dál do nějaké velké vsakovačky
- Splachování záchodů dešťovou vodou
- Podlaha - pěnové sklo bylo nahrazené termobetonem
- Vnitřní zateplení o 2 cm silnější
Rekuperace
Na začátku nám pan Štětka říkal, že bychom měli lokální rekuperační jednotky. Kvůli větrání vzduchu. Nakonec zjistil, že by lokální jednotky byly slabé, a že to chce mít velkou rekuperaci ideálně s chlazením. Vybral tedy jednotku NILAN VPL 15.
Při takto velké změně jsem se rozhodl, že bych chtěl rekuperací rovnou ohřívat teplou vodu. Což znamená vyměnit jednotku za NILAN VP18 K. A dotáhnout rozvody vody k rekuperační jednotce, která je umístěná na půdě.
Kuchyně - místnost 103
- Zrušena vyzděná spíž mezi okny
- Šířka změněna z 3 210 mm na 3 310 mm
- Dveře šoupačky do obýváku
- Dveře do chodby - to bylo vymyšlené už předem, ale projektant je zapomněl zakreslit.
Koupelna - místnost 106
Správné schéma i vizualizace je na podstránce koupelny.
Koupelna - místnost 109
- V některých nákresech je sprchový kout, který byl nahrazen pračkou a sušičkou
- Prohození WC a pračky se sušičkou. Aby nebylo při příchodu hned vidět jak někdo tlačí (v případě neuzamčených dvěří).
- Žebřík přesunut mezi WC a vanu
